OPW API 1004D3SRK-0402密封修理包
OPW 1004D3SRK-0402, Fluorocarbon Seal Replacement Kit for 1004D3

OPW API 1004D3-0402接头
OPW API 1004D3和1004D4底部灌装快换接头

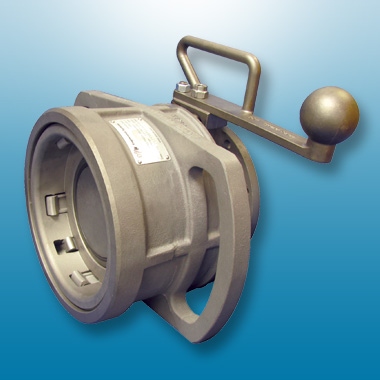

OPW 1004D3快换接头 1004D3 API Bottom Loading Coupler

OPW工程系统公司生产的1004D3/D4型产品是标准的“微滴漏”底部灌装用快换接头，在全世界的大型油料装车站都经受了长期使用的考验。OPW API 1004D3/D4型能与所有按API RP-1004规格要求生产的4"底部灌装接头配合使用，在汽油类装卸时使用能大大减少断开时的液体损失。 OPW API 1004D3-0402 API底部灌装快换接头 OPW 1004D3-0402干式分离阀。

OPW_imo_api_1004d3资料下载

1004D3/1005E3 API阴端快换接头
API阴端快换接头 1004D3/1005E3产品维护

主密封件和备用密封件

*物品包含在密封件更换工具包里（1004D3SRK）
要点：OPW产品的使用应当符合适用的联邦、州际、各省和当地法律法规的相关要求。应当根据物理规格和限制，以及与环境和被处理材料的兼容性来进行产品的选择。OPW将不对产品的特定用途的适用性做任何担保。本文中的所有图解和规格说明都是基于出版时可用的-新产品信息。OPW保留对价格、材料、规格和型号随时进行修改的权力，以及在无事先通知的情况下中止产品型号的权力。

API阴端快换接头 1004D3/1005E3产品维护

要点：OPW产品的使用应当符合适用的联邦、州际、各省和当地法律法规的相关要求。应当根据物理规格和限制，以及与环境和被处理材料的兼容性来进行产品的选择。OPW将不对产品的特定用途的适用性做任何担保。本文中的所有图解和规格说明都是基于出版时可用的-新产品信息。OPW保留对价格、材料、规格和型号进行修改的权力，以及在无事先通知的情况下中止产品型号的权力。

密封件备选表：

请联系厂家，了解更多密封件备选内容。
密封件更换工具包
OPW 1004D3SRK密封件更换工具包包括更换1004D3/1005E3 API接头密封件时所需的所有工具。建议将密封件更换工具包作为备件来使用。

组装
API接头安装准备工作
安全预防措施
警告:开始安装前，请务必仔细阅读并理解该程序内容。
注意：所有图片均显示的是1004D3（大型操作把手）。
1005E3接头（小型操作把手）的安装步骤与1004D3的安装步骤相同。
- 接头只能用于其特定用途。
- 应当随时遵守与装载（卸载）有关的地方性法规要求。
- 传输液体可能会产生静电，因此，请务必将设备进行接地处理。
- 虽然1004D3/1005E3是为较高压作业环境而设计的，但仍须在系统中采取适当的防护措施，以防热膨胀的影响。
- 请根据OPW规程进行安装。
- 作业期间请务必随时穿戴好适当的个人防护设备。
步骤2
- 将接头螺栓孔对准灌装设备上的螺栓孔。
- 将两颗螺栓插入法兰上-高的螺栓孔里，并手动拧紧。这是为固定接头，以防安装剩余螺栓时，因弯曲而造成接头损坏。
步骤1
- 请固定好即将安装接头的所有设备（例如，灌装臂）
- 将垫片放在接头和灌装设备法兰之间。
步骤3
- 将阴端接头与阳端接头相连。将外壳体向前滑动到头。
充分转动操作把手，在开启位置上时，操作把手凸轮面可以阻止外壳体向后滑动。
警告:受压状况下，如果把手没有被固定，提升阀会使其猛烈转动。
API阴端快换接头 1004D3/1005E3产品维护
维护
所需工具：
- 17毫米套筒扳手
- 1-1/4英寸或32毫米深段式套筒扳手
检修接头时，请注意下列情况：
- 当接头工作环境超压时，请务必彻底检查接头。
- 在维修作业完成后和再次使用前，请务必进行测试（请参见接头试验的内容）。
- 应当定期（每三个月）检查泄漏情况（特别是用于有毒或危险介质时）
- 应当由授权人员进行维修作业。
- 应当根据维护说明书进行定期维护作业（一年一次）
- 发现任何泄漏时，请务必立即更换密封件，以便恢复接头安全、正确的使用状态。如果更换密封件后泄漏仍然存在，请联系OPW经销商或咨询OPW工程系统公司。

拆卸程序
步骤1：拆卸API接头
注意：拆卸作业只能由经授权和经培训的工人来完成。
注意：初始安装时，也应当遵循前述要求。
警告:在对已使用过的接头进行检修时请小心。如果介质是核材料、危险材料或有毒材料，则应当由专业人员、公司或政府部分负责清洁相关零部件。
拆卸接头前，应当采取一些必要的防护措施。
图A
- 防止接头所连设备的移动。
（图A）
图B
- 作业期间请务必随时穿戴好适当的个人防护设备。
- 清理设备周围区域，并关闭所有正在工作的设备。
- 确保周围有足够的无障碍操作空间。
- 圈定现场，禁止无关人员进入。
- 实施拆卸前，准备好设备持有方或当地权威机构出示的相关许可及书面证明。
接头清洁完毕，并采取了必要防护措施后，便可以将接头从所连设备上卸下。
- 固定好灌装臂后，松开用于连接接头和灌装臂的螺栓。支撑好接头，拆卸所有螺栓，-后拆除顶部两颗。（这是为了防止弯曲力矩损坏法兰和螺栓）（图B）。
- 取下两个法兰之间的垫片。

步骤2：
小心用手打开内锁，并将外壳体充分向前滑动。充分转动操作把手。

步骤3：
拆卸：
使用17毫米套筒扳手拧出10毫米锁紧螺母，并取下操作把手。
要点：OPW产品的使用应当符合适用的联邦、州际、各省和当地法律法规的相关要求。应当根据物理规格和限制，以及与环境和被处理材料的兼容性来进行产品的选择。OPW将不对产品的特定用途的适用性做任何担保。本文中的所有图解和规格说明都是基于出版时可用的-新产品信息。OPW保留对价格、材料、规格和型号随时进行修改的权力，以及在无事先通知的情况下中止产品型号的权力。

API阴端快换接头 1004D3/1005E3产品维护

步骤 4：
卸下主轴密封套和密封圈。使用1-1/4英寸或32毫米的深段式外壳体扳才手卸下主轴密封套。

步骤6：

卸下提升阀组件、圆筒和圆筒波形弹簧。

步骤5：
小心抓住管定位件(tube spacer)，并卸下贯穿主壳体的把手。
彻底清洁把手和管定位件，并检查部件的磨损或损坏情况。

步骤7：
从圆筒上卸下主密封圈和O形圈。彻底清洁圆筒，并检查磨损或损坏情况。

步骤8：
从填料函上卸下三个O形圈。使用密封件工具包里的密封件捡出器将内部O形圈取出。注意：在主轴密封套取下后，-里面的填料函O形圈可能会留在把手上。彻底清洁主轴密封套，并检查磨损或损坏情况。

组装程序：

步骤1：
将主密封圈和O形圈重新装回动环上。
用适量的轻油进行润滑。

步骤4：
将把手滑入主壳体，并穿过传动杆。当把手刚刚穿过传动杆时，安装管定位件。转动把手，直到把手的平面底部与传动杆对齐，然后，推动把手进入主壳体内。

步骤2：
将内部及外部O形圈重新装回主轴密封套。将第二个直径较小的外部O形圈轻轻滑入把手。用适量轻油进行润滑。
步骤3：
重新将外壳体和外壳体波形弹簧以及提升阀组件安装至主壳体内。

要点：注意承压连接杆与主壳体内通孔的方向。
步骤5：
使用1-1/4英寸或32毫米的深段式套筒扳手安装主轴密封套。
API阴端快换接头 1004D3/1005E3产品维护

步骤6：
安装操作把手：使用17毫米套筒扳手拧紧10毫米锁紧螺母，直至牢固定位在把手上。
警告:当外壳体向前滑动时，操作把手并未被锁住，把手是可以转动的。除非要打开阀门，否则请勿向把手施压。在系统受压状态下，在把手周围工作时请小心。一旦把手开始移动，压力可能会使其猛烈转动。

步骤7：
充分转动操作把手，以关闭接头，并将外壳体充分向后滑动。
组装完成

警告
如果未遵守这些警告，则可能会导致工作人员受伤、财产损坏或流体产品报废。
1）设备运行时，请勿进行任何维护作业。在对部件进行任何检修前，请务必完全释放系统压力，并排尽流体产品。检修时，请务必锁定相关管线。设备运行时，请务必提供适当的散热装置。
2) OPW产品不能排除产品会暴露于有害物质中的可能性。流体产品的处理和使用条件是我们无法控制的，对于因使用本公司产品所造成的任何损坏或损伤，我们将不做任何赔偿担保。请遵守所用材料的材料安全数据表中所述的相关安全措施。用户有责任遵守所有联邦、州际和当地的法律法规。请务必采取恰当的安全措施和使用正确的操作技术。
3) 密封件和湿处理材料零部件的正确选择对于安全作业是至关重要的。要确保-大的产品使用寿命，请务必使用与待处理流体相兼容的材料。请注意所提供的材料，并确保该材料适用于既定的用途。

OPW 1004D3SRK-0402, Fluorocarbon Seal Replacement Kit for 1004D3
1004D3 API Bottom-Loading Coupler
Ordering Info:Coupler: 1004D3-0402-LT
Lo-Temp Seal Kit:1004D3SRK-0402-LT

1004D4 API Bottom-Loading Coupler
Ordering Info:Coupler: 1004D4-0402-LT
Lo-Temp Seal Kit:1004D4SRK-0402-LT

#2 Spiral Pin 7 H31396M * Part included in the repair kits.
#7 Wave Spring 1 H31091M
#9 Cylinder O-Ring 1 H30217M H30258M * Repair Kit (viton) 1004D3SRK-0402
#10 Nose Seal 1 H30483M H30482M * Repair Kit (buna) 1004D3SRK-0402
#11 Poppet 1 D20069AH
#22 Stuff Box O-Ring 2 H20175M H20129M *
#23 Stuff Box O-Ring 1 H31706M H31705M *
#24 Sleeve Bearing 1 H32163M *
#26 Operating Handle 1 E20070EW
#30 Belleville Disc Spring 1 H32158M *
1 Body, API Coupler, Alum, 1004D3 1 Aluminum A356-T6, ASTM B26 Anodized. E20064AH
2 Spirol Pin 7 Carbon Steel Zinc Plated. H31396M
3 Compression Spring 2 Carbon Steel Zinc Plated. H31743M
4 Interlock 2 316 SST, ASTM A351 CF-8M. C20062M
5 Cam Spring 5 18-8 SST. H06753M
6 Cam Arm, 1004 CPLR, SST 5 SST C20063M
7 Wave Spring 1 ASTM A693 (17-7 PH SST, H900 Hardened) H31091M
8 Cylinder 1 ASTM SB241 (Aluminum 6061-T6) C21283AH
9 Cylinder O-Ring 1 Fluorocarbon H30217M *
10 Nose Seal, API CPLR, Fluorocarbon 1 Fluorocarbon H30483M *
11 Poppet 1 A356-T6 Aluminum D20069AH
12 High Pressure Link 2 410 SST Hardened. H30552M
13 Clevis Pin 2 17-4 PH SST H30610RE
14 Cotter Pin 2 316 SST. H30206M
15 Washer, Flat, SST, 5/16 2 18-8 SST H30554M
16 Drive Link 1 316 SST C21255EW
17 Sleeve, API Coupler, AL, 4" 1 Aluminum A356-T6 ASTM B26 Anodized. E20013AH (1004D3)
E20026AH (1005E3)
18 Dust Seal 1 Felt H30214M
19 Tube Spacer, API, SST 1 316 SST. C21254RE
20 Handle Shaft 1 ASTM A564 (13-8, Condition RH950 SST) C21290RE
21 Stuff Box, API and LOK, SST 1 316 SST C20812RE
22 O-Ring, Fluorocarbon 2 Fluorocarbon H20175M *
23 O-Ring, Fluorocarbon 1 Fluorocarbon H31706M *
24 Sleeve Bearing 1 Teflon H32163M *
25 Operating Handle 1 316 SST, ASTM A351 CF-8M. E20070EW
26 Loctite As Required Thread Locking Compound TYPE 242
27 Nut, Hex, CST, ZP, 3/8"-24 1 ZP CST H30220M
28 Washer, Nord-lock, SST, NL 10ss 1 SST H31920M
29 6-20 X 3/16” Long Thread Screw 4 Steel, Zinc Plated H32149M
30 Load Distribution Washer 1 410 SST H32246RE
31 Roller Bearing 1 Carbon Steel H30219M
32 Distorted Thread Nut, 10mm 1 Steel, Zinc Plated H32256M
33 Nameplate, 1004D3-0402, Fluorocarbon 1 0.12 Satin H32157M
Material Coupler Model # Nose Seal
(10)
Stuff Box Seal
(22)
Stuff Box Seal
(23)
Cylinder
Seal (9) Temp Rating
Buna N 1500 1004D3-0401/1005E3-0401 H30482M H20129M H31705M H30258M -20°F - 250°F (-29°C - 121° C)
Fluorocarbon 1004D3-0402/1005E3-0402 H30483M H20175M H31706M H30217M -20°F - 400°F (-29°C - 204° C)
EPT E 692 1004D4-0404/1005E3-0404 H31957M H20176M H31707M H31956M -50°F - 225°F (-46°C - 107° C)
Seal Material Seal Replacement Kit Part #
Buna N 1500 1004D3SRK-0401
Fluorocarbon 1004D3SRK-0402
EPT E 692 1004D3SRK-0404

OPW1004D3SRK-0402, Fluorocarbon Seal Replacement Kit for 1004D3
#2 Spiral Pin 7 H31396M * Part included in the repair kits.
#7 Wave Spring 1 H31091M
#9 Cylinder O-Ring 1 H30217M H30258M * Repair Kit (viton) 1004D3SRK-0402
#10 Nose Seal 1 H30483M H30482M * Repair Kit (buna) 1004D3SRK-0402
#11 Poppet 1 D20069AH
#22 Stuff Box O-Ring 2 H20175M H20129M *
#23 Stuff Box O-Ring 1 H31706M H31705M *
#24 Sleeve Bearing 1 H32163M *
#26 Operating Handle 1 E20070EW
#30 Belleville Disc Spring 1 H32158M *
1 Body, API Coupler, Alum, 1004D3 1 Aluminum A356-T6, ASTM B26 Anodized. E20064AH
2 Spirol Pin 7 Carbon Steel Zinc Plated. H31396M
3 Compression Spring 2 Carbon Steel Zinc Plated. H31743M
4 Interlock 2 316 SST, ASTM A351 CF-8M. C20062M
5 Cam Spring 5 18-8 SST. H06753M
6 Cam Arm, 1004 CPLR, SST 5 SST C20063M
7 Wave Spring 1 ASTM A693 (17-7 PH SST, H900 Hardened) H31091M
8 Cylinder 1 ASTM SB241 (Aluminum 6061-T6) C21283AH
9 Cylinder O-Ring 1 Fluorocarbon H30217M *
10 Nose Seal, API CPLR, Fluorocarbon 1 Fluorocarbon H30483M *
11 Poppet 1 A356-T6 Aluminum D20069AH
12 High Pressure Link 2 410 SST Hardened. H30552M
13 Clevis Pin 2 17-4 PH SST H30610RE
14 Cotter Pin 2 316 SST. H30206M
15 Washer, Flat, SST, 5/16 2 18-8 SST H30554M
16 Drive Link 1 316 SST C21255EW
17 Sleeve, API Coupler, AL, 4" 1 Aluminum A356-T6 ASTM B26 Anodized. E20013AH (1004D3)
E20026AH (1005E3)
18 Dust Seal 1 Felt H30214M
19 Tube Spacer, API, SST 1 316 SST. C21254RE
20 Handle Shaft 1 ASTM A564 (13-8, Condition RH950 SST) C21290RE
21 Stuff Box, API and LOK, SST 1 316 SST C20812RE
22 O-Ring, Fluorocarbon 2 Fluorocarbon H20175M *
23 O-Ring, Fluorocarbon 1 Fluorocarbon H31706M *
24 Sleeve Bearing 1 Teflon H32163M *
25 Operating Handle 1 316 SST, ASTM A351 CF-8M. E20070EW
26 Loctite As Required Thread Locking Compound TYPE 242
27 Nut, Hex, CST, ZP, 3/8"-24 1 ZP CST H30220M
28 Washer, Nord-lock, SST, NL 10ss 1 SST H31920M
29 6-20 X 3/16” Long Thread Screw 4 Steel, Zinc Plated H32149M
30 Load Distribution Washer 1 410 SST H32246RE
31 Roller Bearing 1 Carbon Steel H30219M
32 Distorted Thread Nut, 10mm 1 Steel, Zinc Plated H32256M
33 Nameplate, 1004D3-0402, Fluorocarbon 1 0.12 Satin H32157M
Material Coupler Model # Nose Seal
(10)
Stuff Box Seal
(22)
Stuff Box Seal
(23)
Cylinder
Seal (9) Temp Rating
Buna N 1500 1004D3-0401/1005E3-0401 H30482M H20129M H31705M H30258M -20°F - 250°F (-29°C - 121° C)
Fluorocarbon 1004D3-0402/1005E3-0402 H30483M H20175M H31706M H30217M -20°F - 400°F (-29°C - 204° C)
EPT E 692 1004D4-0404/1005E3-0404 H31957M H20176M H31707M H31956M -50°F - 225°F (-46°C - 107° C)
Seal Material Seal Replacement Kit Part #
Buna N 1500 1004D3SRK-0401
Fluorocarbon 1004D3SRK-0402
EPT E 692 1004D3SRK-0404
