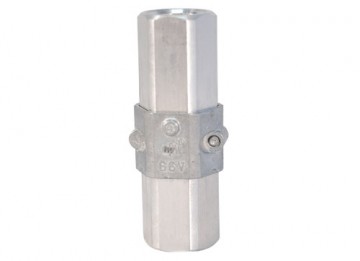

OPW 66V-0300紧急拉断阀OPW 66V-0300 3/4" Breakaway
OPW 66V-0300紧急拉断阀:设计安装于加油软管之间,在外力大于设计拉力的作用下,能够自动分离的安全阀。
OPW 66的设计是安装在燃油分配软管,并分别指定时,受到拉力。The dual valves seat automatically, stopping the flow of fuel and limiting any fuel spillage, while protecting the dispensing equipment.座椅双自动阀门,停止燃料流量和限制任何燃油泄漏,同时保护设备。For proper operation, the OPW 66V-3/4" must always be installed with a straightening hose with a minimum length of 9", such as the OPW 66H.为了正确操作,OPW 66V - 3 / 4“必须始终装有9-低长度的直管”,如OPW 66H。The 66V-1" must be installed with a minimum length of 12" hose.在66V - 1“必须安装一个-小长度为12”软管。
OPW 66 设计安装于加油机输油胶管上,当承受一定拉力时,拉断阀将会分离,两个阀门将自动回位,切断油流,防止燃油溢出。保护加油设备。为正确操作,实现拉断阀的正常功能,OPW 66V-3/4"必须安装于一根不短于9"的胶管上,比如OPW 66H。66V-1" 必须安装于一根不短于12"的胶管上。
OPW 66拉断阀材料
阀体:铝合金;
连接体:压模铸锌;
主阀环片:Viton;
弹簧:镀锌钢制弹簧;
静密封圈:Buna-N;
防尘密封圈:氯丁橡胶。
Ordering Specifications
Product # |
Size |
Weight |
Description - Pull Force |
in. |
mm |
lbs. |
kg |
66V-0300 |
3/4" F x 3/4" F (NPT) |
19 F x 19 F |
0.6 |
0.27 |
Valve/300 lb. |
66V-0492* |
3/4" F x 3/4" F (NPT) |
19 F x 19 F |
0.6 |
0.27 |
Valve for up to E85 / 300 lb. |
66V-1300 |
1" F x 1" F (NPT) |
25 F x 25 F |
0.98 |
0.45 |
Valve/300 lb. |
66V-1350 |
1" F x 1" F (NPT) |
25 F x 25 F |
0.98 |
0.45 |
Valve/350 lb. |
66-0075 |
3/4" F x 3/4" M (NPT) |
19 F x 19 M |
1.46 |
0.66 |
Valve w/ 9" Hose/300 lb. |
66-1300 |
1"F x 1"M (NPT) |
25 F x 25 M |
2.5 |
1.13 |
Valve w/ 12" Hose/300 lb. |
66H-0075 |
3/4" M x 3/4" M (NPT) |
19 M x 19 M |
0.75 |
0.34 |
9" Straightening Hose |
66H-1300 |
1" M x 1" M (NPT) |
25 M x 25 M |
1.4 |
0.63 |
12" Straightening Hose |
66S-0075 |
3/4" |
19 |
0.2 |
0.1 |
Vinyl Scuffguard Cover |
66S-1300 |
1" |
25 |
0.2 |
0.1 |
Vinyl Scuffguard Cover |
Model Numbers: 66V-0300, 66V-0492, 66V-1300, 66V-1350, 66-0075, 66-1300, 66H-0075, 66H-3100, 66S-0075, 66S-1300
产品号 尺寸 重量 名称in. mm. Ibs. Kg.
66V-0250 3/4"F×3/4"F(NPT) 19F×19F 0.60 0.27 拉断阀
66V-0300 3/4"F×3/4"F(NPT) 19F×19F 0.60 0.27 拉断阀
66V-1300 1"F×1"F(NPT) 25F×25F 0.98 0.45 拉断阀
66V-1350 1"F×1"F(NPT) 25F×26F 0.98 0.45 拉断阀
66-0750 3/4"F×3/4"M(NPT) 19F×19M 1.46 0.66 带9"胶管拉断阀
66-1300 1"F×1"M(NPT) 25F×25M 2.50 1.13 带12"胶管拉断阀
66H-0750 3/4"M×3/4"M(NPT) 19M×19M 0.75 0.34 9"胶管
66H-1300 1"M×1"M(NPT) 25M×25M 1.40 0.63 12"胶管
66S-0750 3/4" 19 0.20 0.10 防磨损护套
66S-1300 3/4" 25 0.20 0.10 防磨损护套
66V-03003/4" 66-00753/4"
拉力:66V-0250 会在不超过250磅的拉力下脱离;66V-1300 会在不超过300磅的拉力下脱离。 独特的双阀门设计:具有低压降特性。 可定购黑色外观的66B系列拉断阀。操作确认:设计为脱离后更换,而不是重新装配,避免了重新组装时可能产生的错误。 低压降:整体式止回阀设计,在高流速、高流量加油时压降减少到-低限度 UL和ULC全面认证,设计工作压力:OPW产品设计的-大工作压力为:50PSI。
|
