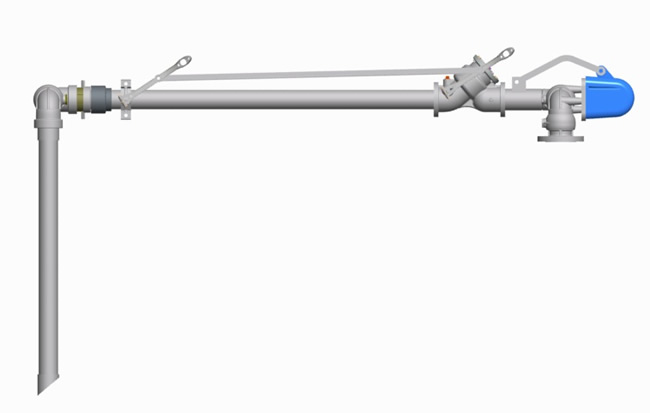

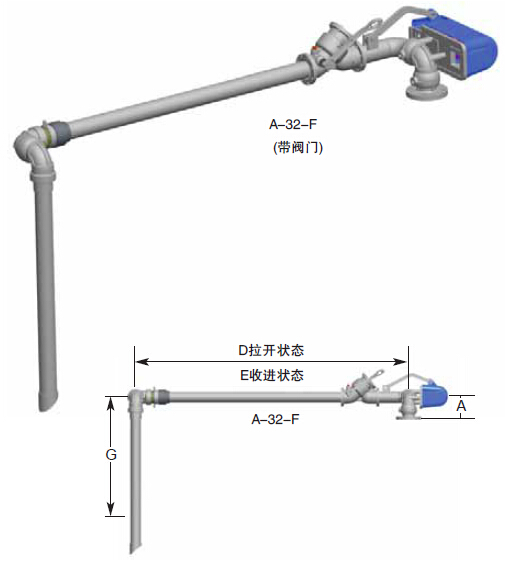

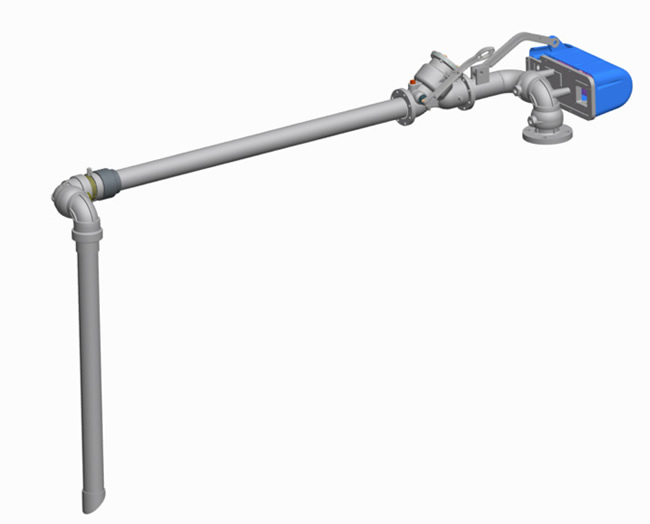

OPW滑移套管式灌装臂A-32-F
OPW Slide Sleeve Arm A-32-F

滑移套管型式的灌装臂中有一个滑移的套管，可像望远镜那样伸缩，以调节从装车台到拖运槽车之间的距离。它主要用于小型的散装物料生产装置和灌装站，以顶部灌装方式来充装汽油、燃料油或其他石油产品。这种经久耐用、操作可靠且成本较低的灌装臂已经过长期考验，是一种精确而方便地确定垂管位置的实用方法。滑移套管具有中等程度的承载能力，设计流速可达15英尺/秒（4.5米/秒）。更高的流速可能将内管推出，越过灌装点的位置。The slide sleeve type loading arm incorporates a slide-sleeve assembly that telescopes in and out to adjust for variations in the distance from the loading rack to the tank truck. It is used primarily in small bulk plants and terminals for top loading fuel oil or other petroleum products. This cost-effective loading arm is time-tested as a practical method of locating the drop tube accurately and easily.The slide sleeve is a medium-duty unit designed for flow rates up to 15 ft/sec (4.5m/sec.). Higher flow rates may tend to push the inner tube out beyond the loading point.

优点
适合用于车辆型式多变的用途
初级灌装臂可像望远镜那样伸缩
自动控制的灌装阀

特性
通常配供2"规格的内螺纹进口接头(A-32)，或
3"及4"150磅ASME法兰进口接头(A-32-F)。
滑移套管灌装臂可配用扭力弹簧式平衡或衡重
物平衡装置。
可提供2", 3"和4"口径规格。

OPW滑移套管式灌装臂

滑移套管型式的灌装臂中有一个滑移的套管，可像望远镜那样伸缩，以调节从装车台到拖运槽车之间的距离。它主要用于小型的散装物料生产装置和灌装站，以顶部灌装方式来充装汽油、燃料油或其他石油产品。这种经久耐用、操作可靠且成本较低的灌装臂已经过长期考验，是一种精确而方便地确定垂管位置的实用方法。

滑移套管具有中等程度的承载能力，设计流速可达15英尺/秒（4.5米/秒）。更高的流速可能将内管推出，越过灌装点的位置。

优点

适合用于车辆型式多变的用途
初级灌装臂可像望远镜那样伸缩
自动控制的灌装阀

特点

提供2”、3”和4”口径规格
通常配供2"规格的内螺纹进口接头(A-32)，或3"及4"150磅ASME法兰进口接头(A-32-F)。

Loader Library

All OPW Loading Arms can be customized to fit your specific application requirements. We do offer a series of Standard/ optimized solutions that are commonly specified. These optimized selections can be expedited to meet faster delivery requirements.

A32-2
A32F-3
A32F-4

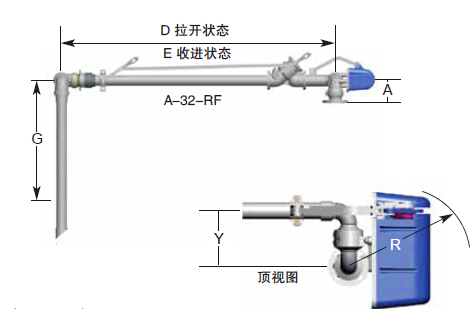

A32R-2
A32R-3
A32RF-3
A32RF-4
