OPW AFH-32-F “A”字型软管灌装臂

这种弹簧平衡型的软管灌装臂具有与常规的“A”字型灌装臂相同的优点,只是次级臂采用软管来替代刚性的管子。这种类型灌装臂的安装高度比其他软管灌装臂低。可以通过阶梯上升式装配来达到交叠效果并符合API的封套要求。“A”字型框架软管灌装头通常可向上收起并以接近垂直的位置收藏起来,因此能够朝装车台的任意一侧进行灌装。除了底部灌装外,“A”字型软管灌装头还常常在燃料油库上用来作为气相回收臂,也可改装用于顶部灌装或卸料用途。建议采用的-小垂管长度约60英寸。


可用来作为气相回收臂。
便于存放到远离车辆的位置上。
用在涉及多种产品的用途中时,可以安装在与另
一个灌装臂紧邻的位置上。
可以安全地存放,保证车辆的安全开档。
可以容易地实现折叠。

立柱安装高度低。
可提供2", 3" 和4"口径。
可提供碳钢、不锈钢、铝和特殊合金等材质。
可选用法兰式、螺纹式或全焊接结构。

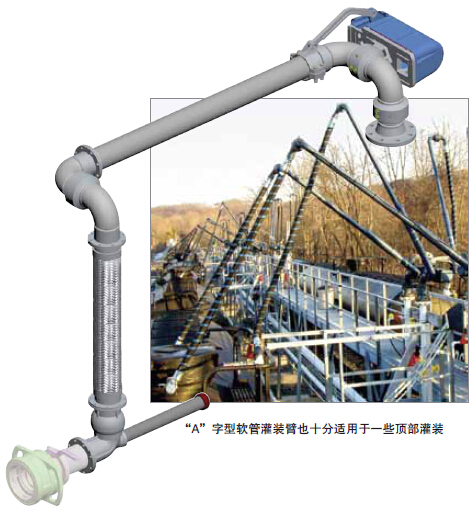

“A”字型框架软管灌装臂:

这种弹簧平衡型的软管灌装臂具有与常规的“A”字型灌装臂相同的优点,只是次级臂采用软管来替代刚性的管子。

这种灌装臂可以通过阶梯上升式装配来达到交叠效果并符合API的封套要求。“A”字型框架软管灌装头通常可向上收起并以接近垂直的位置收藏起来,因此能够朝装车台的任意一侧进行灌装。

除了底部灌装外,“A”字型软管灌装头还常常在燃料油库上用来作为气相回收臂,也可改装用于顶部灌装或卸料用途。

可提供2"— 4"口径规格
可提供碳钢、不锈钢、铝合金等材质
立柱安装高度低
可提供法兰式、螺纹式或全焊接结构
可定制

优点

便于操作/控制
去除了笨重软管
便于存放到远离车辆的位置上
用在涉及多种产品的用途中时,可以安装在与另一个灌装臂紧邻的位置上
可以安全地存放,保证车辆的安全开档
可以容易地实现折叠





配件/选项

接地/连接—建议用于顶部/喷射灌装。为所有灌装臂设计使用。

电子接地确认控制器

CIVACON?8030型接地确认控制器与目前的运输接地系统都是相兼容的。控制器上配备了发送许可信号允许灌装运行开始的功能,而在接地不良的情况下,则发送不许可的信号并停止灌装操作。

安全拉断接头

专为发生意外拉断的情况保护设备、管道和人员而设计的。并在连接公路槽车或铁路槽车提供保护。





干式快换接头– 在OPW有许多选择可用于您的灌装臂端部连接。从经典的Kamlok?快换接头到Epsilon?干式接头,总有一款能满足您的需求。

API底部灌装接头

通常用于灌装石油产品,OPW提供几种配件可用于输送石油产品。

灌装阀门
6400系列水平灌装阀 – OPW灌装阀的设计结构能够在不引起对管线产生震动的前提下有效地切断流体
可变的关阀速率
提供3” 和4”规格,铝合金结构
TTMA法兰连接

球阀(每个应用/规格)

Loader Library

All OPW Loading Arms can be customized to fit your specific application requirements. We do offer a series of Standard/ optimized solutions that are commonly specified. These optimized selections can be expedited to meet faster delivery requirements.

AFH32F-3
AFH32F-4
