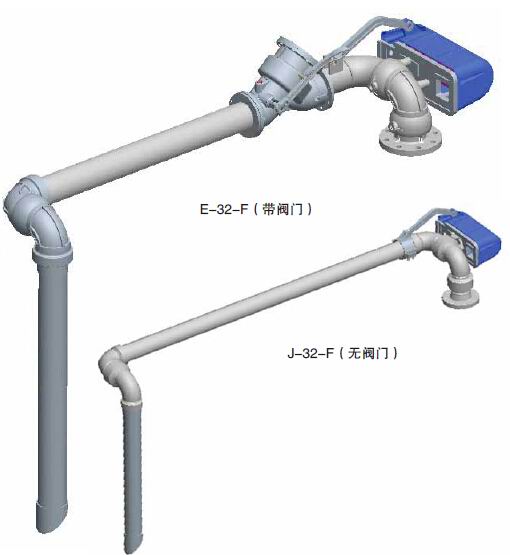

OPW单臂、固定伸展长度E-32-F、J-32-F Fixed Reach Style Top Loading Arm
OPW固定点灌装臂
这种单臂灌装臂上只有三个可转动平面，设计用于槽车车辆与立柱之间具有固定距离的顶部灌装方式。靠近进口端的两个转动平面使整个组件可作上下和周向的移动，而第三个转动面则用来使垂管保持竖直。阀门可位于内侧或外侧，以方便灌装的需要。如果阀门位于外侧，可将灌装结束后粘性物料的滴漏降低到-低程度。单臂灌装臂增加了旋转平面或采用垂管软管，以及所需的外侧阀门、活接头或相应管件后也可用于紧密充装系统或密闭系统的灌装。

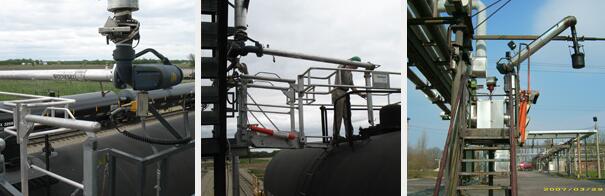

主要用于能够精确定位的铁路槽车通过上部穹顶进行灌装或卸料的场合。这种单臂配置也可以用于公路槽车的用途。单一灌装臂可允许一定的车位偏差，舱盖开口直径越大，允许的偏差也越大。
这种单臂灌装臂上只有三个可转动平面，设计用于槽车车辆与立柱之间具有固定距离的顶部灌装方式。靠近进口端的两个转动平面使整个组件可作上下和周向的移动，而第三个转动面则用来使垂管保持竖直。阀门可位于内侧或外侧，以方便灌装的需要。如果阀门位于外侧，可将灌装结束后粘性物料的滴漏降低到-低程度。
单臂灌装臂增加了旋转平面或采用垂管软管，以及所需的外侧阀门、活接头或相应管件后也可用于紧密充装系统或密闭系统的灌装。
优点
增加旋转平面或采用垂管软管，及所需的外侧阀门、活接头或相应的管件后用于紧密充装系统或密闭系统灌装。
适用于铁路或公路槽车用途。
操作简单、平稳。
特性

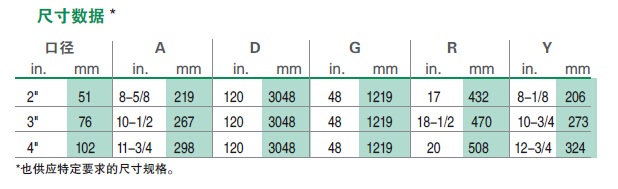

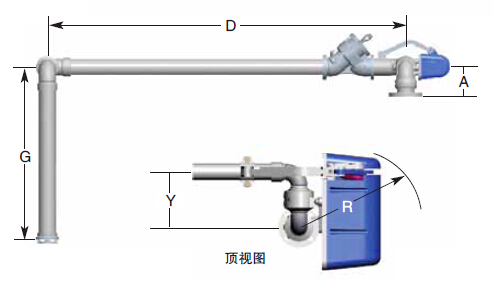

可提供2", 3" 和 4"口径规格
可提供碳钢、不锈钢和铝合金材质
可选用法兰式、螺纹式或全焊接结构
特性和优点
可提供2"、3" 和 4"口径规格
可提供碳钢、不锈钢和铝合金材质
可选用法兰式、螺纹式或全焊接结构
增加旋转平面或采用垂管软管，及所需的外侧阀门、活接头或相应的管件后用于紧密充装系统或密闭系统灌装。
适用于铁路或公路槽车用途。
操作简单、平稳。
局限性 :
无法满足精确定位输送需求（缺乏灵活性）
配件/选项
液位警报器—一直建议客户安装液位警报器来防止储罐过量灌装。许多情况下，在合适位置安装初级（测量、液面/重量）和次级（灌装臂安装液位警报器）传感器。
适用清晰、光亮无粘稠物料
Civacon Optic杆式探头（1300/1400型）
适用深色粘稠物料
拥有各种探头类型及多家供应商，保证可以提供适用于客户的OPW灌装臂的型号，拥有跟实际-著名品牌合作的经验 。
油气回收系统—OPW始终把员工安全和环境安全放在第一位，几款产品可用于保存和回收有害气体，避免产生喷溅，并且可以为客户提供定制服务来满足客户的要求。点击此处获取更多有关OPW油气回收系统的信息。
加热—灌装臂可以采用全部或部分的蒸汽夹套，以便高效率地输送沥青、熔融硫磺、石蜡、树脂和其他高粘度或在环境温度下容易固化的产品。点击此处获取更多关于OPW加热灌装解决方案的信息。
灌装臂隔热—OPW可以提供专为您的灌装臂设计的特制隔热层。不同于现场搭建的隔热措施，这些隔热层可完全拆卸并可重复使用，使其成为灌装臂的理想解决方案。
点击此处查看灌装臂隔热层介绍
点击此处查看灌装臂隔热层介绍
接地/连接—建议用于顶部/喷射灌装。为所有灌装臂设计使用。
电子接地确认控制器
CIVACON?8030型接地确认控制器与目前的运输接地系统都是相兼容的。控制器上配备了发送许可信号允许灌装运行开始的功能，而在接地不良的情况下，则发送不许可的信号并停止灌装操作。
安全拉断接头
专为发生意外拉断的情况保护设备、管道和人员而设计的。并在连接公路槽车或铁路槽车提供保护。
干式快换接头 – 在OPW有许多选择可用于您的灌装臂端部连接。从经典的Kamlok?快换接头到Epsilon干式接头，总有一款能满足您的需求。
真空释放阀—OPW工程系统公司的真空释放阀能够在灌装操作结束后迅速、主动地排空灌装臂。专为顶部灌装和水下填料设计。
锁紧单元—保证灌装臂在灌装过程中牢固地处在车内。几个选项取决于您的应用。
变流器—变流器可以防止静电积聚和或起泡，也能防止在灌装过程中灌装臂垂管上升而离开储罐。
463变流器（锥形）
铝制结构
提供3”和 4”规格， FNPT
464变流器（T字型）
铝制结构
提供3”和 4”规格， FNPT
过滤器—过滤器是装在吸入管线上，这种铸铝产品用来在槽车卸料时防止污垢和其他外物被吸入管线中。
341吸入口变流器
铸铝结构
镀锌钢丝网
提供3”和 4”规格， FNPT
灌装阀门
6400系列水平灌装阀—OPW灌装阀的设计结构能够在不引起对管线产生震动的前提下有效地切断流体。
可变的关阀速率
提供3” 和4”规格，铝制结构
TTMA法兰连接
球阀（每个应用/规格）
气动控制平衡灌装臂—替代传统的弹簧平衡灌装臂，气动控制系统推动灌装臂动作。
Loader Library
所有OPW灌装臂都可以提供定制以满足客户的不同需求，我们提供一系列标准/-佳解决方案，即一般规格。这些-佳解决方案可以实现高效输送服务。
Provided here would be a listing of several ‘standard’ loader designs that we want to promote.
3” Top Unloading Arm
DuctileIron/Aluminum/Fluorocarbon Construction
120” Reach x 90” Suction Tube
J32F-3
4" Top Unloading Arm
DuctileIron/Aluminum/Fluorocarbon Construction
120" Reach x 90" Suction Tube
J32F-4
3” Top Loading Arm
Carbon Steel/Fluorocarbon Construction
120” reach x 48” drop
J32F-H204
3” Top Loading Arm
Carbon Steel/Fluorocarbon Construction
108” reach x 48” drop
J32F-J515
3” Top Loading Arm
Carbon Steel/Fluorocarbon Construction
98” reach x 72” drop
J32F-J206
3” Top Loading Arm
Stainless Steel/PTFE Construction
120” reach x 48” drop
J32F-G567
3” Top Loading Arm
Stainless Steel/FDA Nitrile Construction
108” reach x 60” drop
J32F-G791
4” Top Loading Arm
Carbon Steel/Fluorocarbon Construction
120” reach x 48” drop
J32F-G656
4” Top Loading Arm
Stainless Steel/PTFE Construction
94” reach x 60” drop
J32F-H186
