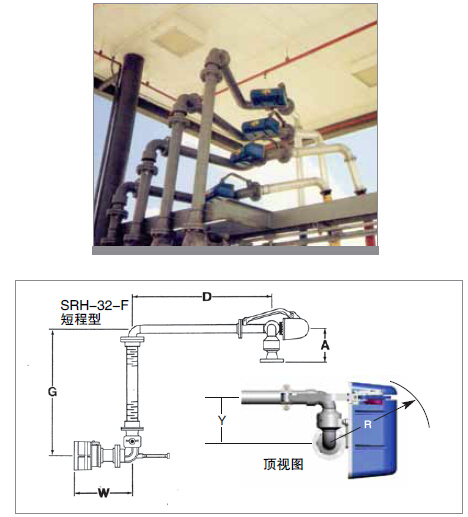

OPW弹簧平衡式软管灌装臂 短程型SRH-32-F 长程型LRH-32-F



OPW工程系统公司生产的弹簧平衡型软管灌装臂有短程和长程两种型号。短程型在立柱的背面安装了扭力弹簧,在长程型上面,弹簧位于灌装臂之外的一段距离处。与重力平衡式软管灌装臂相似,弹簧平衡式软管灌装臂通常在存放时处于水平位置,只需要稍稍向上或向下移动使API接头与槽车上的阳端接头对齐即可。

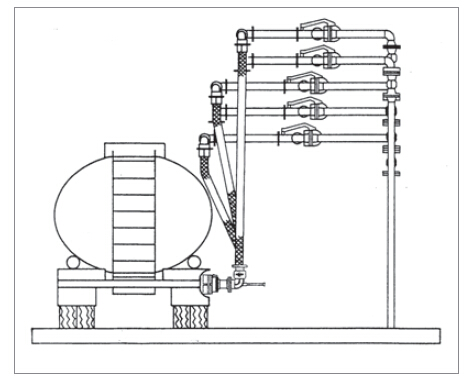

这种灌装臂的4"型号的使用方式与衡重式软管灌装臂完全相同。不同点仅在于其保持平衡的机理是采用扭力弹簧而不是衡重物。四组相距18"、伸展距离为114"的长程型软管灌装臂将完全覆盖API RP-1004底部灌装需求空间的范围。伸展距离为52"的短程型灌装臂要达到API灌装空间的要求,可采用三组灌装臂相距24"安装的办法来实现。


弹簧平衡式软管灌装臂优点:

容易调节的扭力弹簧
简化灌装操作
容易操作和移动
可以很方便地达到API封套要求

弹簧平衡式软管灌装臂特性:

可提供2", 3" 和 4"口径规格
可提供碳钢、不锈钢和铝合金材质
可选用法兰式、螺纹式或全焊接结构

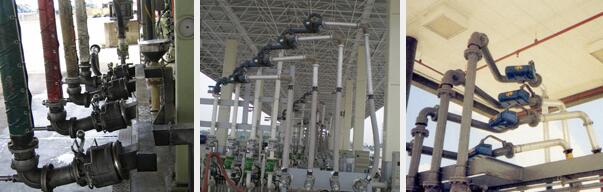

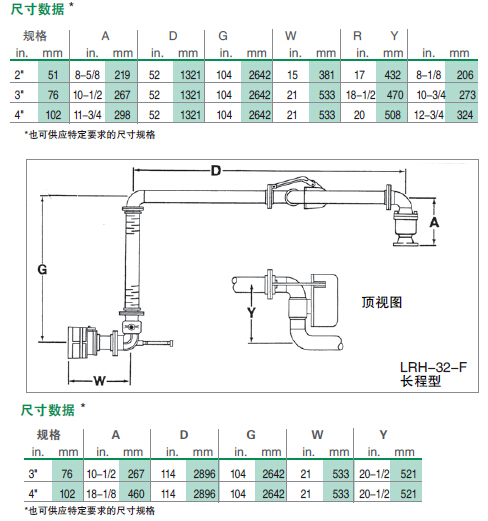

OPW长程型软管灌装臂

OPW生产的弹簧平衡型软管灌装臂有短程(SRH-32)和长程(LRH-32)两种型号。与重力平衡式软管灌装臂相似,弹簧平衡式软管灌装臂通常在存放时处于水平位置,只需要稍稍向上或向下移动使API接头与槽车上的阳端接头对齐即可。
这种长程型软管]灌装臂的4"型号的使用方式与衡重式软管灌装臂完全相同。不同点仅在于其保持平衡的机理是采用扭力弹簧而不是衡重物。

可提供 4"口径规格
可提供碳钢、不锈钢和铝合金材质
可选用法兰式、螺纹式或全焊接结构

优点

容易从顶部灌装设备更改为底部灌装
容易调节的扭力弹簧
容易操作和移动
可以很方便地达到API封套要求
便于操作/控制
用在涉及多种产品的用途中时,可以安装在与另一个灌装臂紧邻的位置上
可以容易地实现折叠

配件/选项

接地/连接—建议用于顶部/喷射灌装。为所有灌装臂设计使用。

电子接地确认控制器

CIVACON?8030型接地确认控制器与目前的运输接地系统都是相兼容的。控制器上配备了发送许可信号允许灌装运行开始的功能,而在接地不良的情况下,则发送不许可的信号并停止灌装操作。

安全拉断接头

专为发生意外拉断的情况保护设备、管道和人员而设计的。并在连接公路槽车或铁路槽车提供保护。

干式快换接头
– 在OPW有许多选择可用于您的灌装臂端部连接。从经典的Kamlok?快换接头到Epsilon?干式接头,总有一款能满足您的需求。

API底部灌装接头

通常用于灌装石油产品,OPW提供几种配件可用于输送石油产品。

灌装阀门
6400系列水平灌装阀 – OPW灌装阀的设计结构能够在不引起对管线产生震动的前提下有效地切断流体
可变的关阀速率
提供3” 和4”规格,铝合金结构
TTMA法兰连接

球阀(每个应用/规格)

Loader Library

All OPW Loading Arms can be customized to fit your specific application requirements. We do offer a series of Standard/ optimized solutions that are commonly specified. These optimized selections can be expedited to meet faster delivery requirements.

LRH32F-4

视频

OPW Loading Systems Video
SI Group Phenol Video
3000 Series Swivel Maintenance
8000 Series Swivel Maintenance
790 Torsion Spring Adjustment
890 Torsion Spring Adjustment

下载

设计结构
灌装系统目录
Loading Arm Configurations
3000系列旋转接头安装、操作和维护手册
8000系列旋转接头安装、操作和维护手册
788/789/790系列扭力弹簧单元安装、操作和维护手册
890重型扭力弹簧单元安装、操作和维护手册
General Loading Arm Installation, Maintenance, and Safety Manual
灌装臂指南(Word版)
