OPW旋转接头 _ 不锈钢、铸钢、结构钢、球墨铸铁、铝和铜材质旋转接头
OPW Swivel Joints For 60 Years


OPW工程系统公司生产的旋转接头广泛应用于化工、石油、石化、炼油、采矿、蒸馏、酿造、油墨、涂料工业,以及农业灌溉和施肥。设计、工厂和维护工程师会在软管管道、灌装臂、软管盘、下水道疏通设备和污水处理设备以及各种工艺机械中使用OPW旋转接头。他们也会在机床冷却液输送、桶料灌装以及各种近距离液体和干散货输送用途中使用。 多功能性是OPW工程系统公司旋转接头的关键,这使在负压或真空条件下使用刚性金属管进行液体和干散货装卸成为可能,并解除了繁重操作和笨重软管所带来的困境或危险。

OPW公司的设计工作在先进的CAD系统支持下,可以更快、更准确满足客户的技术要求。OPW旋转接头经久耐用、质量可靠、便于操作和维护。可选择的材质包括不锈钢、铸钢、结构钢、球墨铸铁、铝和铜,可以满足客户-严苛的规格需求。专业规格有分体法兰型、夹套型、内衬型和镀膜型。

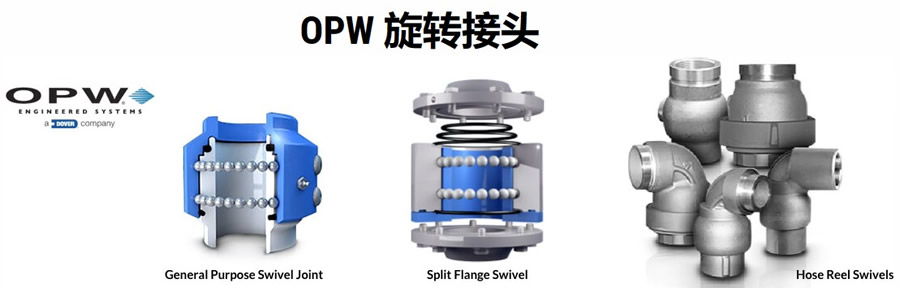

OPW通用旋转接头 – 3000 系列

提供各种材料、尺寸和样式,几乎可以满足任何应用。

尺寸:3/4“ 至 12”
标准材料:铝,青铜,碳钢,球墨铸铁,316不锈钢
标准密封件:丁腈橡胶, 碳氟化合物, 聚四氟乙烯, 三元乙丙橡胶, 氯丁橡胶, 卡雷斯
端部连接:FNPT,150/300 ANSI 法兰端,对接/承插焊


8000 系列 ENDURA 剖分法兰旋转接头

OPW 工程系统的Endura 双剖分法兰(DSF)旋转接头代表了旋转技术中的佼佼者。Endura  专为输送酸、溶剂、石化产品和其他有毒液体等有害物质而设计,为装载臂旋转接头性能设定了标准。

标准尺寸:2 英寸、3 英寸、4 英寸
标准材料:碳钢、不锈钢
标准密封件:丁腈橡胶、碳氟化合物、聚四氟乙烯、三元乙丙橡胶、氯丁橡胶
端部连接:FNPT,150/300 ANSI 法兰,对焊

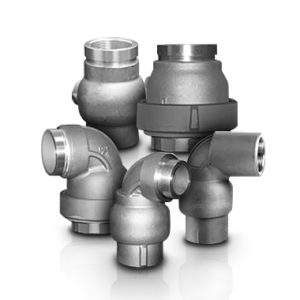

OPW软管卷盘旋转接头

OPW旋转接头是许多软管卷盘应用的一个组成部分。OPW生产各种专为软管卷盘设计的旋转接头。此外,我们有能力定制软管卷盘旋转接头,以适应您的特定应用。



20VO型旋转接头 铝结构标准密封件:丁腈橡胶、氟橡胶、聚四氟乙烯、三元乙丙橡胶、氯丁橡胶 2“ FNPT x 2/<>” 唯特利
30VO型旋转接头 铝结构标准密封件:丁腈橡胶、氟橡胶、聚四氟乙烯、三元乙丙橡胶、氯丁橡胶 2“ FNPT x 2” 唯特利
3627VO 型旋转接头铝结构标准密封件:丁腈橡胶、氟橡胶、聚四氟乙烯、三元乙丙橡胶、氯丁橡胶 3“ FNPT x 3” 唯特利
3637VO 型旋转接头铝结构标准密封件:丁腈橡胶、氟橡胶、聚四氟乙烯、三元乙丙橡胶、氯丁橡胶 3“ FNPT x 3” 唯特利
30 型旋转接头标准材料:碳钢、316 不锈钢、铝 标准密封件:丁腈橡胶、氟橡胶、聚四氟乙烯、三元乙丙橡胶、氯丁橡胶 12/<>“ 至 <>” 尺寸 FNPT,ANSI 法兰

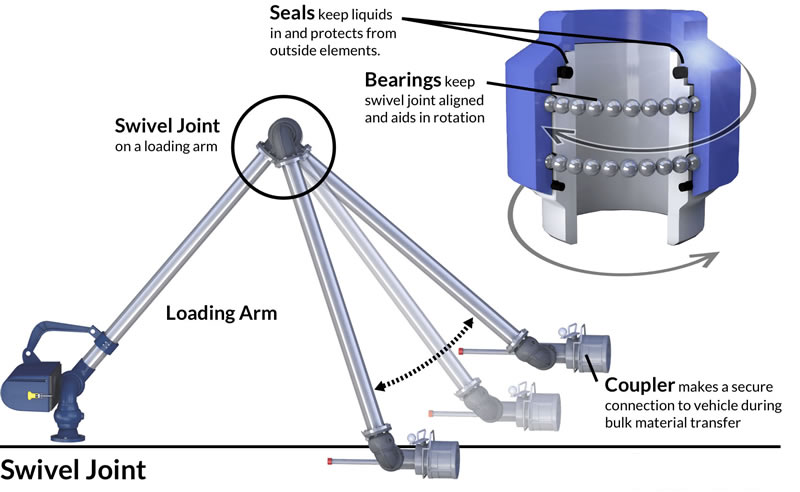

OPW工程系统的装配式和铸球轴承旋转接头允许您构建一个金属管道系统,允许在任何方向上轻松移动。OPW工程系统的旋转接头可移动,灵活可靠,按照最高质量标准设计和制造,包括精密加工和100%熔透焊接,具有特殊的设计特点,包括:





1. 紧密密封

O形圈提供紧密密封,而不会妨碍旋转动作
精确加工和微精加工的凹槽可最大限度地减少密封磨损
提供丁腈橡胶、氟橡胶 、EPT、氯丁橡胶、卡雷斯 和其他密封材料
特氟龙 密封件有弹簧通电或硅胶/氟橡胶 封装

2. 真正的滚珠轴承轴承对中
车身和尾部由双列滚珠轴承锁定在一起
滚道加工成精确的公差
双滚道设计确保正确对准,并防止因温度变化和重径向载荷引起的粘合
碳钢旋转接头具有硬化的滚道,以最大限度地提高承载能力
滚珠轴承为硬化、精密研磨钢
不锈钢旋转接头具有不锈钢轴承
所有 OPW 旋转接头均可根据特殊订单提供不锈钢轴承

3. 受保护的轴承室
保护性内 O 形圈密封可防止产品进入轴承室
外部密封可防止雨水、污垢和其他污染物进入
两个密封件均保持润滑

4. 无需现场调整
滚珠由工厂安装的活塞固定到位,无需调整即可保持轴承性能

5. 易于润滑
所有 OPW 旋转接头均在工厂进行预润滑
所有 3/4“、1” 和浸没式旋转接头均经过永久润滑
座圈之间的润滑脂接头接受标准润滑脂枪,可用于需要现场润滑的旋转接头
非润滑旋转接头可根据特殊订单提供

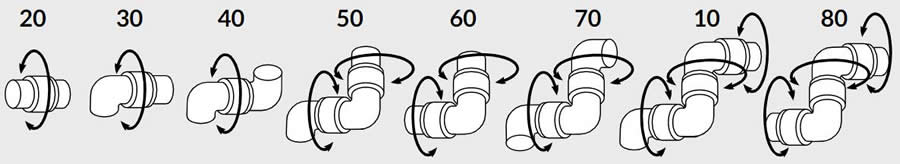

OPW旋转接头样式

旋转接头通常有一个、两个和三个旋转平面,具有几乎无限的灵活性。五种不同金属和密封材料的标准组合涵盖压力、温度、耐腐蚀性和承载能力,完全在大多数应用要求的范围内。





OPW Engineered Systems' fabricated and cast ball bearing swivel joints allow you to construct a metal piping system that permits easy movement in any direction. Moveable, flexible and reliable, OPW Engineered Systems' swivels are designed and built to the highest quality standards, including precision machining and 100% penetration welding, with special design features that include:



GENERAL PURPOSE SWIVEL JOINTS – 3000 SERIES

Available in a variety of materials, sizes, and styles to meet virtually any application.

  • Sizes: 3/4” to 12”
  • Standard Materials: Aluminum, Bronze, Carbon Steel, Ductile Iron, 316 Stainless Steel
  • Standard Seals: Buna-N, Fluorocarbon, PTFE, EPDM, Neoprene, Kalrez?
  • End Connections: FNPT, 150/300 ANSI Flanged Ends, Butt/Socket Welds

8000 SERIES ENDURA SPLIT FLANGE SWIVELS

The Endura? Dual Split Flange (DSF) swivel joint from OPW? Engineered Systems represents the best in swivel technology. Specifically designed for the transfer of hazardous materials such as acids, solvents, petrochemicals and other toxic fluids, Endura? sets the standard in Loading Arm Swivel performance.

  • Standard Sizes: 2 in., 3 in., 4in.
  • Standard Materials: Carbon Steel, Stainless Steel
  • Standard Seals: Buna-N, Fluorocarbon, PTFE, EPDM, Neoprene
  • End Connections: FNPT, 150/300 ANSI Flanges, Butt Weld

HOSE REEL SWIVELS

An integral part of many hose reel applications is an OPW Swivel Joint. OPW produces a variety of Swivel Joints designed specifically for Hose Reels. In addition, we have the ability to customize a hose reel swivel to fit your specific application.

  • Style 20VO Swivel Joint Aluminum Construction Standard Seals: Buna, Fluorocarbon, PTFE, EPDM, Neoprene 2” FNPT x 2?” Victaulic
  • Style 30VO Swivel Joint Aluminum Construction Standard Seals: Buna, Fluorocarbon, PTFE, EPDM, Neoprene 2” FNPT x 2” Victaulic
  • Style 3627VO Swivel Joint Aluminum Construction Standard Seals: Buna, Fluorocarbon, PTFE, EPDM, Neoprene 3” FNPT x 3” Victaulic
  • Style 3637VO Swivel Joint Aluminum Construction Standard Seals: Buna, Fluorocarbon, PTFE, EPDM, Neoprene 3” FNPT x 3” Victaulic
  • Style 30 Swivel Joint Standard Materials: Carbon Steel, 316 Stainless Steel, Aluminum Standard Seals: Buna, Fluorocarbon, PTFE, EPDM, Neoprene ?” to 12” sizes FNPT, ANSI Flanged
