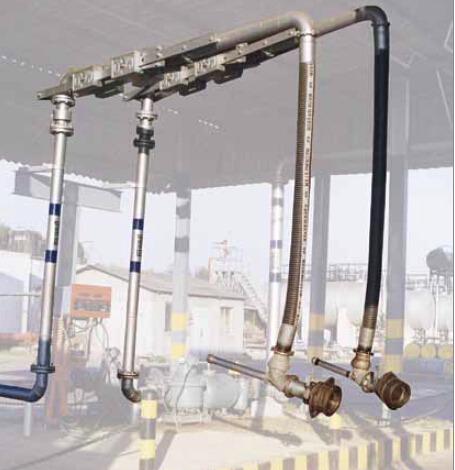

OPW CWH系列衡重式软管灌装臂



采用OPW工程系统公司生产的软管灌装臂时安装和操作都十分简单而高效。安装在一对水平轨道上的可调整的衡重物很容易加以移动而找到佳的平衡点位置。这种设计结构十分便于操作和与罐车接头的联接。

这种广泛使用的软管灌装臂采用法兰对法兰的基座旋转接头,性能可靠、便于维修。在4"灌装臂上标准配备为重载型Endura?分体法兰基座旋转接头。材质为碳钢,并连有垂管,从而达到最大的灵活性,便于操作使用。可提供复合材料的软管(标准配置)和不锈钢软管。标准型号上的外侧旋转接头、短接和API快换接头等采用铝材。

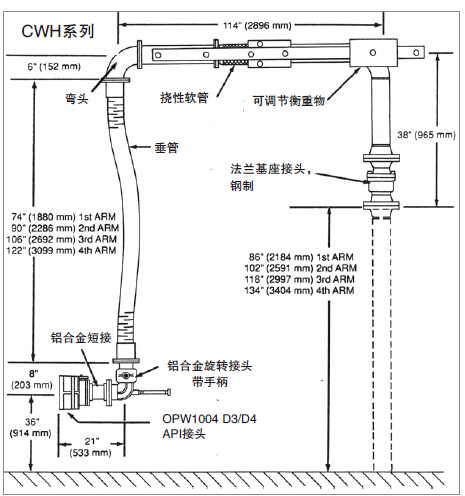

标准的水平可达距离为114",能覆盖API RP-1004底部灌装需求空间的全部范围,可采用4个相隔距离各为18"的灌装臂。每个灌装臂的安装高度应逐次升高;建议采用16”的阶梯座,从而达到最大的交叠能力以同时对多个舱室进行高效率的灌装。



也可以提供66", 78", 90"和102"等伸展距离的产品,但此时要充分覆盖API需求空间则可能需要移动槽车。建议采用的垂管长度约为60"以上。

OPW CWH系列衡重式软管灌装臂优点

能很容易地满足灌装空间要求
采用衡重调整能很顺利而方便地达到平衡
多个舱室同时灌装,能大量节省时间
结构简单而且牢固可靠

OPW CWH系列衡重式软管灌装臂特性
采用交叠方式来满足API尺寸要求
伸展距离长
可提供4"规格



OPW CWH系列衡重式软管灌装臂:

采用OPW的 CWH系列衡重式软管灌装臂时安装和操作都十分简单而高效。安装在一对水平轨道上的可调整的衡重物很容易加以移动而找到最佳的平衡点位置。这种设计结构十分便于操作和与罐车接头的联接。

这种广泛使用的软管灌装臂采用法兰对法兰的基座旋转接头,性能可靠、便于维修。材质为碳钢,并连有垂管,从而达到最大的灵活性,便于操作使用。可提供复合材料的软管(标准配置)和不锈钢软管。


标准型号上的外侧旋转接头、短接和API快换接头等采用铝材。
可提供4"和6” x 4”规格
标准的水平可达距离为114",能覆盖API RP-1004底部灌装需求空间的全部范围(4个相隔距离各为18"的灌装臂。)
建议采用16”的阶梯座,从而达到最大的交叠能力以同时对多个舱室进行高效率的灌装。
也可以提供66", 78", 90"和102"等伸展距离的产品*
建议采用的垂管长度约为60"以上。
*时要充分覆盖API需求空间则可能需要移动槽车。

优点

标准配备为重载型Endura?分体法兰基座旋转接头
能很容易地满足灌装空间要求
采用衡重调整能很顺利而方便地达到平衡
多个舱室同时灌装,能大量节省时间
结构简单而且牢固可靠
便于操作/控制
用在涉及多种产品的用途中时,可以安装在与另一个灌装臂紧邻的位置上
可以容易地实现折叠

配件/选项

电子接地确认控制器

API底部灌装接头

通常用于灌装石油产品,OPW提供几种配件可用于输送石油产品。



Loader Library

All OPW Loading Arms can be customized to fit your specific application requirements. We do offer a series of Standard/ optimized solutions that are commonly specified. These optimized selections can be expedited to meet faster delivery requirements.

CWH66
CWH78
CWH90
CWH102
CWH114
