美国OPW 氢气灌装类产品
Hydrogen Products from OPW CleanEnergy Fueling Products



OPW清洁能源加油设备产品公司可提供完整系列的适用于高压氢气灌装用途的灌装设备产品。该系列产品包括各种用于定时灌装、快速灌装和自助式灌装用途的喷嘴、接收插口、在线快卸接头和管件等。Hydrogen Products from OPW CleanEnergy Fueling Products are the result of a dedication to continuous innovation in the design, engineering and manufacturing of high-quality components for clean-energy fueling applications. The line of CleanEnergy fueling products for high-pressure hydrogen-fueling systems includes a series of nozzles for time-fill, quick-fill and self-service applications, receptacles, in-line breakaways and fittings.

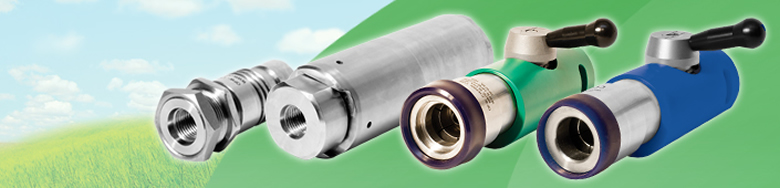

OPW Hydrogen Products

Hydrogen Products from OPW CleanEnergy Fueling Products
OPW氢气灌装喷嘴:

- OPW BDN-H系列氢能车辆燃料卸载喷嘴
- OPW在线氢气管线切断装置
- OPW CH1000/CH2000系列自助式氢气喷嘴
- OPW CW3600/CW5000系列自助式氢气喷嘴
- OPW “L”系列氢气灌装接收插口

- OPW In-Line Breakaway ILB-1 & ILB-H氢气拉断阀
- OPW CleanEnergy Fueling Products | OPW Retail Fueling
- OPW hydrogen nozzle
- OPW BDN and BDN-H Vehicle Defueling Nozzle
- OPW Hydrogen Products | OPW Retail Fueling
- OPW CW3600/CW5000 Series Self-Service Hydrogen Nozzle
- OPW CW3600/CW5000 Series Self-Service Hydrogen Nozzle. OPW Receptacles
- OPW L Series Hydrogen Fueling Receptacle. OPW L Series Hydrogen...
- OPW In-Line Breakaway (ILB-1)
- OPW In-Line Breakaway ILB-1 & ILB-H. ILB-1. ILB-1
- OPW line of CNG (compressed natural gas), Hydrogen and LPG (liquefied petroleum gas) fueling products, including: Autogas Nozzles, Breakaways, Shear Valves
- L Series Hydrogen. Fueling Receptacle. OPW L Series Hydrogen Refueling. Receptacles are designed for use on automobiles, light trucks, vans and buses
- OPW dispensing nozzles for vapor recovery, gasoline, diesel, and alternative fuels, and clean energy fueling nozzles and accessories for LPG, Hydrogen and CNG
- OPW offers solutions for conventional, vapor recovery, DEF, Ethanol, Biodiesel, CNG, LPG and Hydrogen fueling
- Retail Fueling Products | OPW Retail Fueling
- wetted components are CNG and hydrogen fuel compatible

OPW氢气灌装喷嘴
Hydrogen Nozzles from OPW CleanEnergy Fueling Products

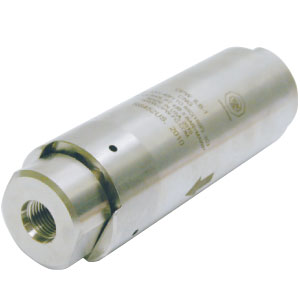

OPW在线氢气管线切断装置

OPW公司开发了这种适用于氢能汽车燃料补加操作的在线联接切断装置。在不同进口压力条件下这种装置都能可靠工作。
结构材质
主体:不锈钢
内部构件:不锈钢
密封:专为高压NGV类用途设计的特殊配方聚合物和弹性材料

性能特点
◆ 耐用、抗腐蚀的材质结构 -不锈钢和特殊镀复的钢材结构提高了在严酷环境条件下使用的耐用性和抗腐蚀能力。
◆ 可重新联接使用的设计结构 – 各项组件可以重复使用,从而节约了维修费用。
◆ 新型的阀门系统 – 这种管线切断装置中的密封系统可- 大限度地减少在发生车辆意外移动离开情况下泄放出来的气体量。
◆ 高流量 – 其流道设计进行了专门的组配,能为所有NGV1 1型和2型的喷嘴提供充分的流量。
◆ 缩小尺寸、减轻重量 – 可适用于各种空间受限的用途。
◆ 每件产品单独进行泄漏测试和检验,并附有可跟踪的系列号
◆ 联接断开时的受力值 – 150磅力(668牛顿)
◆ 便于安装 – 在线管路切断装置中设计了SAE-6 O形圈,很容易安装到加油机和喷嘴之间的管路中。

规格:
- 低流量:3000磅/吋2压力下时为2000标准呎3/分钟
温度范围:-40℉到185℉
(-40℃到85℃)
重量:2.3磅(1.04千克)
Cv:1.17
设计压力:7815磅/吋2(538巴)



OPW氢气灌装喷嘴

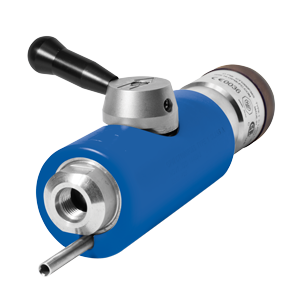

OPW CH1000/CH2000系列自助式氢气喷嘴

OPW系列自助式喷嘴是为高速、高流量的氢气灌装系统设计的。其用途包括轿车、轻型卡车、运货车辆和公交巴士的快速、自助式灌装等。所有的OPW氢气灌装喷嘴都是按精确的工程规范设计和制造的,以确保灌装过程的安全性和高效率。这种喷嘴必须与OPW LH5000/LJ500/LK5000或LK3600 ISO异型氢气接收插口联接使用。

结构材质
主体:316L不锈钢,带不锈钢夹具
内部构件:316L不锈钢

密封:专为高压NGV类用途设计的特殊配方聚合物和弹性材料

性能特点
◆ 用户友好型的一步式操作 – 转动把手180°即可使喷嘴与接收插口之间啮合联接。同时将喷嘴可靠地夹紧在接收插口上,并启动由三个内部阀门构成的系统对加油操作进行调控。只有在喷嘴可靠地联接到适配的接收插口上之后,才会开始充灌操作。充灌操作完成后,将把手转回180°到脱卸位置上即可自动切断送往车辆的燃料气流,释放从喷嘴到接收插口之间的残留气体。
◆ 人体工学设计 – 一步简单易行的动作即可保证可靠联接,因此所有用户都能自行进行加氢操作。隔热型夹套为操作者的手提供了防烫保护。
◆ 高流量/快速灌装能力 – 可为所有类型的车辆提供快速灌装能力。特别选型的内部密封件可满足快速氢气灌装的要求。
◆ 内设0.2毫米过滤器 – 用来保护喷嘴和接收插口密封及车辆燃料系统避免高速气流中挟带杂质造成的损坏。
◆ 直接放空 - 可收集联接部断开后被放空的气体,使之离开喷嘴后经由一根1/4英寸不锈钢管送往远处的放空位置或返回到压缩机。收集放空气体的做法受到环保主管部门的鼓励,且能- 大限度减少了灌装现场存在的气体量。

◆ 夹具锁定技术 – 专为氢气灌装过程中高压气体联接点间频繁的对接和脱卸操作而设计。接触点的受力将在收油接口的整个表面上均匀分布,从而减少长期积累的磨损。
◆ 特定的对接接头型面设计 – 夹具和接收插口之间的对接型面通过专门设计以消除误接到CNG等其它形式的燃料系统的可能性。这种喷嘴只能与OPW “L”系列氢气接收插口进行紧密的对接。
◆ 经久耐用的材质 – 厚实的316L不锈钢材质能在恶劣、困难的灌装环境中提供无可比拟的防腐蚀保护。
◆ 氢能燃料系统领域中的者斯图亚特能源公司为这种喷嘴的开发提供了技术支撑。
◆ 每件产品分别进行泄漏测试和检验,并附以可跟踪的系列号。


规格:
- 低流量:3000磅/吋2压力下时为2000标准呎3/分钟
温度范围:-40℉到185℉
(-40℃到85℃)
重量:3.35磅(1.52千克)
Cv:0.48
设计压力:6250磅/吋2(430巴)

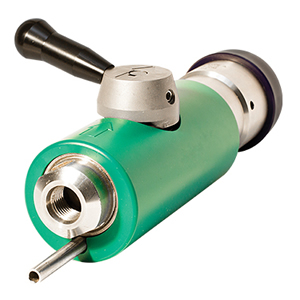

OPW CW3600/CW5000系列自助式氢气喷嘴

OPW系列自助式喷嘴是为高速、高流量的氢气灌装系统设计的。其用途包括轿车、轻型卡车、运货车辆和公交巴士的快速、自助式灌装等。所有的OPW氢气灌装喷嘴都是按精确的工程规范设计和制造的,以确保灌装过程的安全性和高效率。这种喷嘴必须与OPW LW5000或LW3600 SAE异型氢气接收插口联接使用。

结构材质
主体:316L不锈钢,带不锈钢夹具
内部构件:316L不锈钢

密封:专为高压NGV类用途设计的特殊配方聚合物和弹性材料

性能特点

◆ 用户友好型的一步式操作 – 转动把手180°即可使喷嘴与接收插口之间啮合联接。同时将喷嘴可靠地夹紧在接收插口上,并启动由三个内部阀门构成的系统对加油操作进行调控。只有在喷嘴可靠地联接到适配的接收插口上之后,才会开始充灌操作。充灌操作完成后,将把手转回180°到脱卸位置上即可自动切断送往车辆的燃料气流,释放从喷嘴到接收插口之间的残留气体。
◆ 人体工学设计 – 一步简单易行的动作即可保证可靠联接,因此所有用户都能自行进行加氢操作。隔热型夹套为操作者的手提供了防烫保护。
◆ 高流量/快速灌装能力 – 可为所有类型的车辆提供快速灌装能力。特别选型的内部密封件结构和材质可满足快速氢气灌装的要求。
◆ 内设0.2毫米过滤器 – 用来保护喷嘴和接收插口密封及车辆燃料系统避免高速气流中挟带杂质造成的损坏。
◆ 直接放空 - 可收集联接部断开后被放空的气体,使之离开喷嘴后经由一根1/4英寸不锈钢管送往远处的放空位置或返回到压缩机。收集放空气体的做法受到环保主管部门的鼓励,且能- 大限度减少了灌装现场存在的气体量。

◆ 夹具锁定技术 – 专为氢气灌装过程中高压气体联接点间频繁的对接和脱卸操作而设计。接触点的受力将在收油接口的整个表面上均匀分布,从而减少长期积累的磨损。
◆ 特定的对接接头型面设计 – 夹具和接收插口之间的对接型面通过专门设计以消除误接到CNG等其它形式的燃料系统的可能性。这种喷嘴只能与OPW “LW”系列氢气接收插口进行紧密的对接。
◆ 经久耐用的材质 – 厚实的316L不锈钢材质能在恶劣、困难的灌装环境中提供无可比拟的防腐蚀保护。
◆ 每件产品分别进行泄漏测试和检验,并附以可跟踪的系列号。
◆ 机构认证申报正在审查中。

规格:
- 低流量:3600磅/吋2压力下时为2000标准呎3/分钟
温度范围:-40℉到185℉
(-40℃到85℃)
重量:3.35磅(1.52千克)
Cv:0.48
设计压力:6250磅/吋2(430巴)



OPW “L”系列氢气灌装接收插口

OPW “L”系列的氢气接收插口是设计用来在轿车、轻型卡车、运货车辆和公交巴士上使用的。所有的OPW氢气灌装接收插口都是按精确的工程规范设计和制造的,以确保灌装过程的安全性和高效率。这种接收插口必须与OPW氢气灌装喷嘴联接使用



结构材质
主体:316L不锈钢,带不锈钢夹具
密封:专为高压NGV类用途设计的特殊配方聚合物和弹性材料

性能特点
◆ 耐用、抗腐蚀的材质结构 – 所有OPW接收插口均采用不锈钢材质制作。这种材质久经考验,能承受严酷的灌装环境条件。
◆ 无接触式止逆阀 -每个OPW 氢气接收插口中都包含一个高度可靠的无接触式止逆阀,只有当灌装操作中出现差压时该阀门才会打开。
◆ 独特的密封系统 -所有OPW氢气接收插口中的密封系统均包括一个不锈钢制的提升阀片,与位于插口器身中、朝向后方的密封互相对齐。这样的设计可以防止高流量条件下的密封件磨损和杂质硬块造成的阻塞。密封材料具有超长的使用寿命,能防止蠕变和其他变形,在所有操作压力和温度条件下都具有超强抗磨耗能力。提升阀片也采用316L不锈钢材质,其抛光表面即使在很低的背压条件下也能确保可靠密合。
◆ 高流量/快速灌装能力 - “L”系列新型收油接口具有大得多的流量通过能力。其流道设计可通过很高的流量,且压降很低,并能防止形成甲烷水合物。
◆ 闷头式或直通式螺纹 – 为用户提供根据经济性选择不同接收插口组配的可能。”L”系列氢气接收插口可选择是否配供过滤器、其壳体也可选择是否带有闷头安装孔。外购闷头螺帽的代价也低于普通的不锈钢管件。LH5000接收插口采用直通螺纹,无过滤器。LK5000接收插口则可安装闷头,配装0.4毫米过滤器。
◆ 可选配0.4毫米过滤器–LK5000/LK3600接收插口在止逆阀之前装有一个过滤器。过滤器用来截留聚积在车辆氢气接收插口中及其周围的道路烟尘。过滤器能保护氢气接收插口中的密封件及车辆燃料系统部件免受高速气流中挟带颗粒造成的损坏。该部件是可维修的,利用OPW供应的专用工具可进行拆卸和重新安装。
◆ 特定的对接接头型面设计 –接收插口的对接型面通过专门设计以消除误接到CNG等其它形式的燃料系统的可能性。
◆ 每件产品分别进行泄漏测试和检验,并附以可跟踪的产品批号。
◆ 机构认证申报正在审查中。
规格:
- 低流量:3600磅/吋2压力下时为2000标准呎3/分钟
温度范围:-40℉到250℉
(-40℃到120℃)
重量:0.50磅(0.23千克)
接收插口Cv:0.91(无过滤功能时)
0.83(有过滤功能时)
设计压力:6250磅/吋2(430巴)



OPW BDN-H系列氢能车辆燃料卸载喷嘴

OPW公司开发了这种用来使车辆安全卸压的新型工具。这种阀门也可以用来对抛锚在路边的车辆进行车对车的燃料转移,或在找不到加气站的情况下使用。这种喷嘴应当与止逆阀、三通阀、软管和适当的燃料储存箱或充灌装置联接好以后才能使用。

结构材质
主体和内构件:316L不锈钢
密封:专为高压氢气用途设计的特殊配方聚合物和弹性材料

性能特点
◆ 耐用、抗腐蚀的材质结构 – 不锈钢和黄铜材质结构改进了严酷环境条件下使用时的耐用性和抗腐蚀性。
◆ 夹具锁定式联接 – 可靠保护氢气接收插口在卸油操作中不受损坏。
◆ 用户友好的操作方式 – 低作用力操纵杆可在高达4500磅/吋2的压差条件下很轻松地打开氢气接收插口中的止逆阀。
◆ 带过滤或无过滤功能的收油接口均可使用 – 手柄内部设有延伸轴套能方便地打开氢气接收插口止逆阀。
◆ SAE-4 O形圈出口孔 – 便于采用标准管件来联接喷嘴和软管。
◆ 用于与NGV1型收油接口(BDN)和专用的ISO氢气接收插口(BDN-H)相联接
◆ 每件产品单独进行泄漏测试和检验,并附有可跟踪的系列号。
◆ 机构认证申报正在审查中。

规格:
温度范围:-40℉到185℉
(-40℃到85℃)
重量:3磅(1.35千克)
Cv:0.5
设计压力:7815磅/吋2(538巴)
注:对于Sherex/OPW带过滤器的接收插口,请定购TA031过滤器拆卸/安装专用工具。
