OPW蒸汽夹套灌装臂 Insulation and Heating Solution Bottom Loading Arm

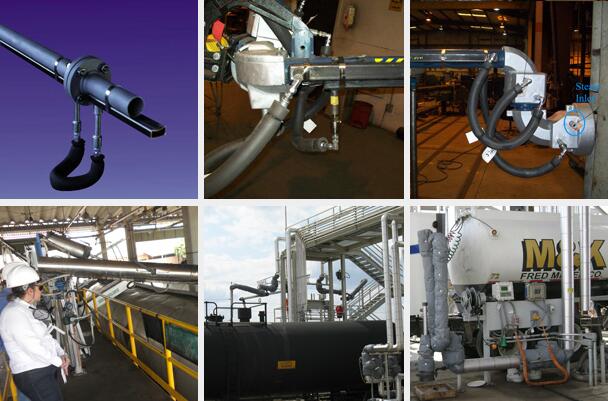

OPW Steam Jacketed Loading Arms

OPW系统工程公司提供- - 完整系列的蒸汽夹套灌装臂解决方案。所有OPW灌装臂都可以采用全部或部分蒸汽夹套，以方便输送如沥青、熔融硫磺、石蜡、树脂和其他高粘度或在环境温度下容易固化的产品。

- 可提供顶部和底部灌装两种形式
- 根据处理物料的性质、温度以及对伸展范围和灵活性的要求而专门设计。
- 坚固碳钢或不锈钢构造
- 可提供2", 3", 4" 和 6"口径规格

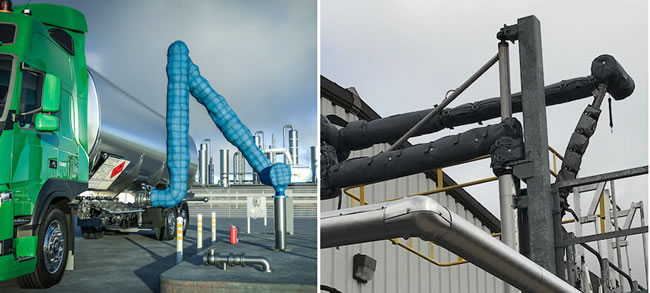

Insulation and Heating Solution Bottom Loading Arm
Insulation and Heating Solutions Data Sheet

Accessories/Options

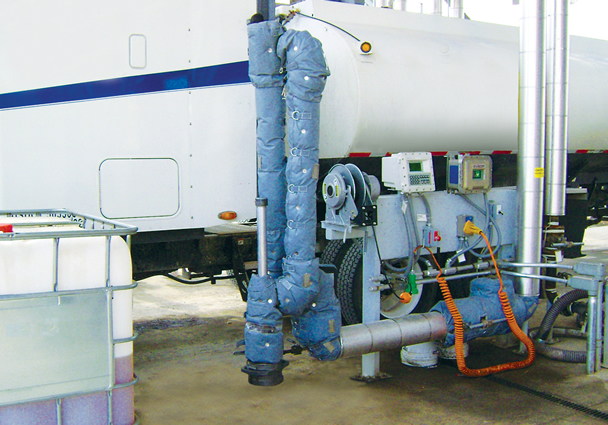

定制隔热层

OPW可以提供专为您的灌装臂设计的特制隔热层。不同于现场搭建的隔热措施，这些隔热层可完全拆卸并可重复使用，使其成为灌装臂的理想解决方案。

Removable & Reusable
更安全—加热的灌装臂对操作人员具有潜在的灼伤危险。OPW隔热层可确保灌装臂正确隔热，防止人员伤害。

卓越的隔热性能
耐用性
结构细节:
内夹套—17 oz/sq. yd Teflon浸渍玻璃纤维布
外夹套—17 oz/sq. yd Teflon浸渍玻璃纤维布
隔热层—2"厚，低密度的玻璃纤维
玻璃纤维线—涂有Teflon?的玻璃纤维线
附件—具有不锈钢双D型环的TEFLON布带；具有Nomex（诺梅克斯）绳的松紧带拉绳
ID标签—不锈钢压花

灌装臂目录

Following are several example drawings that have been applied in this application.

20285A1
B33F-G419
EGT33F-H917
EJ32F-G322
EJ32F-H691
GT33F-J288
J32F-H649
J32F-H696
J33F-H267
J33F-J362
